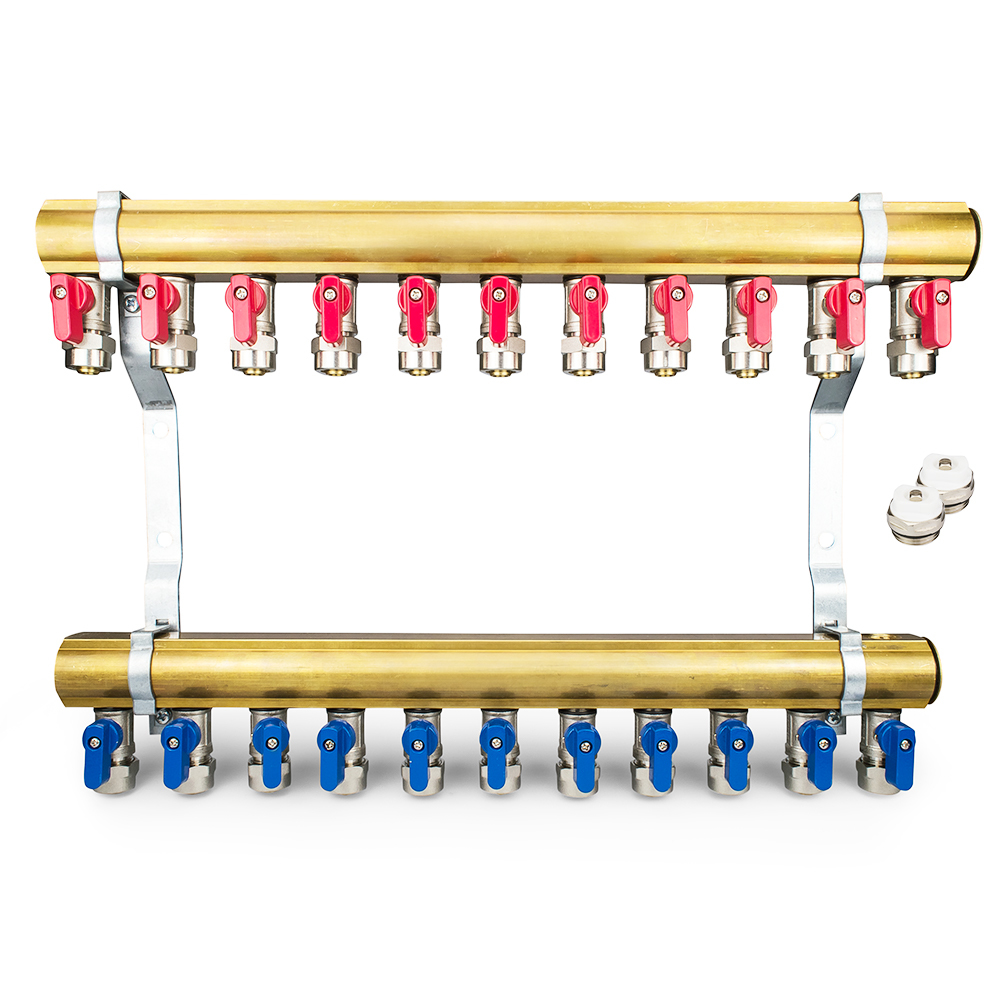

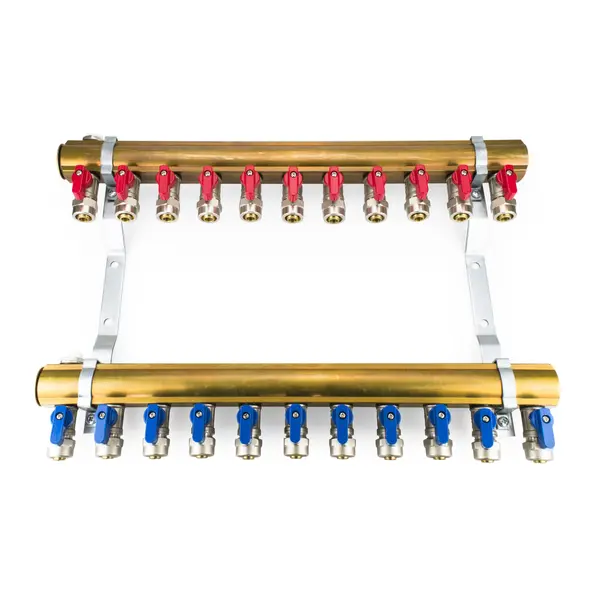

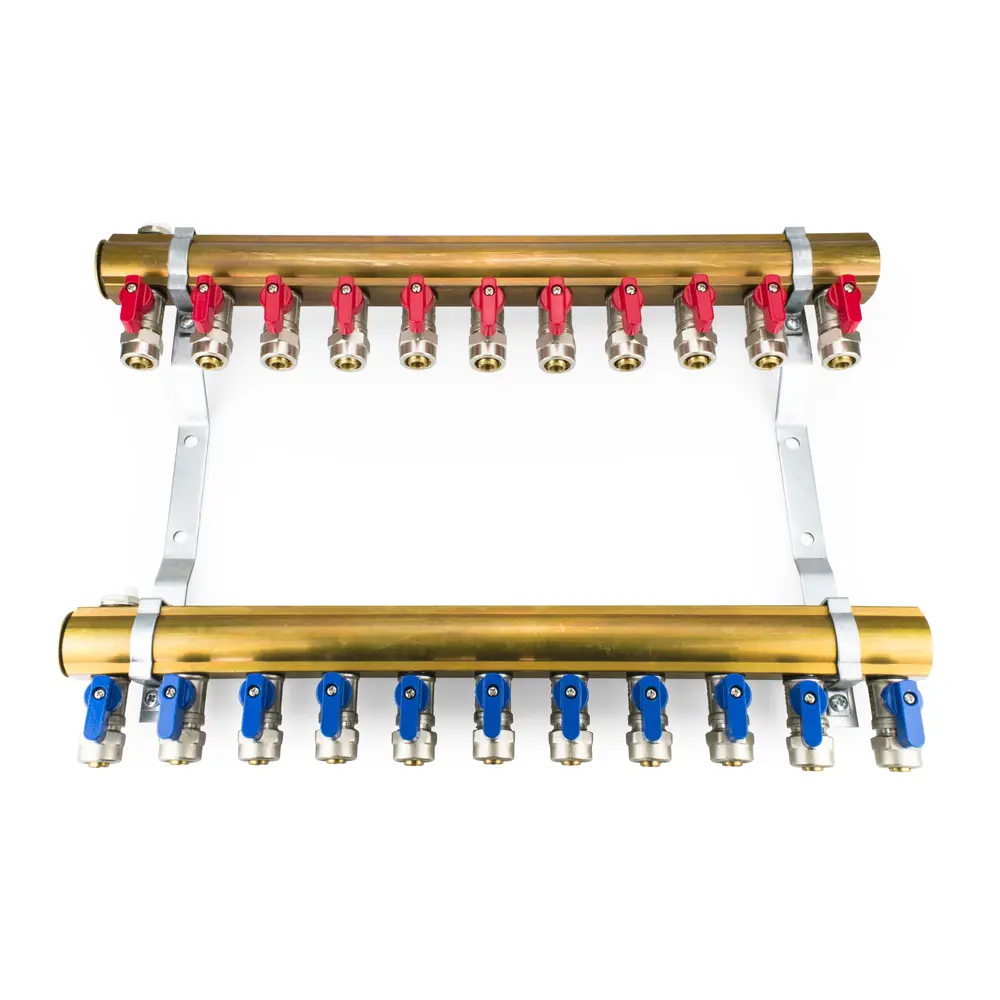

Rozdzielacz CO mosiężny 45 - uzbrojony (zaworki pex, odpowietrzniki na kluczyk) 11 obwodów

Jak działa rozdzielacz

Rozdzielacz służy do połączenia wszystkich obwodów instalacji grzewczej w jeden system, którego zadaniem jest rozdzielanie i równomierne rozprowadzanie ciepłej wody do wszystkich pętli instalacji.

W jakich instalacjach stosować rozdzielacze i jak je montować?

Rozdzielacz znajduje zastosowanie w instalacjach ogrzewania podłogowego, jak również w systemach C.O. Urządzenie należy stabilnie osadzić w specjalnej szafce - w pozycji pionowej. Służą do tego stalowe uchwyty, które należy przykręcić do wewnętrznej ściany szafki.

Po zamontowaniu tych elementów na wybranej płaszczyźnie konieczne jest połączenie kolektora do wcześniej przygotowanych przewodów grzewczych.

Ze względu na zachowanie najwyższego poziomu bezpieczeństwa podczas transportu rozdzielacz wysyłany jest jako produkt niezłożony. Po otrzymaniu przesyłki należy zmontować go samodzielnie.

Jak zbudowany jest rozdzielacz uzbrojony

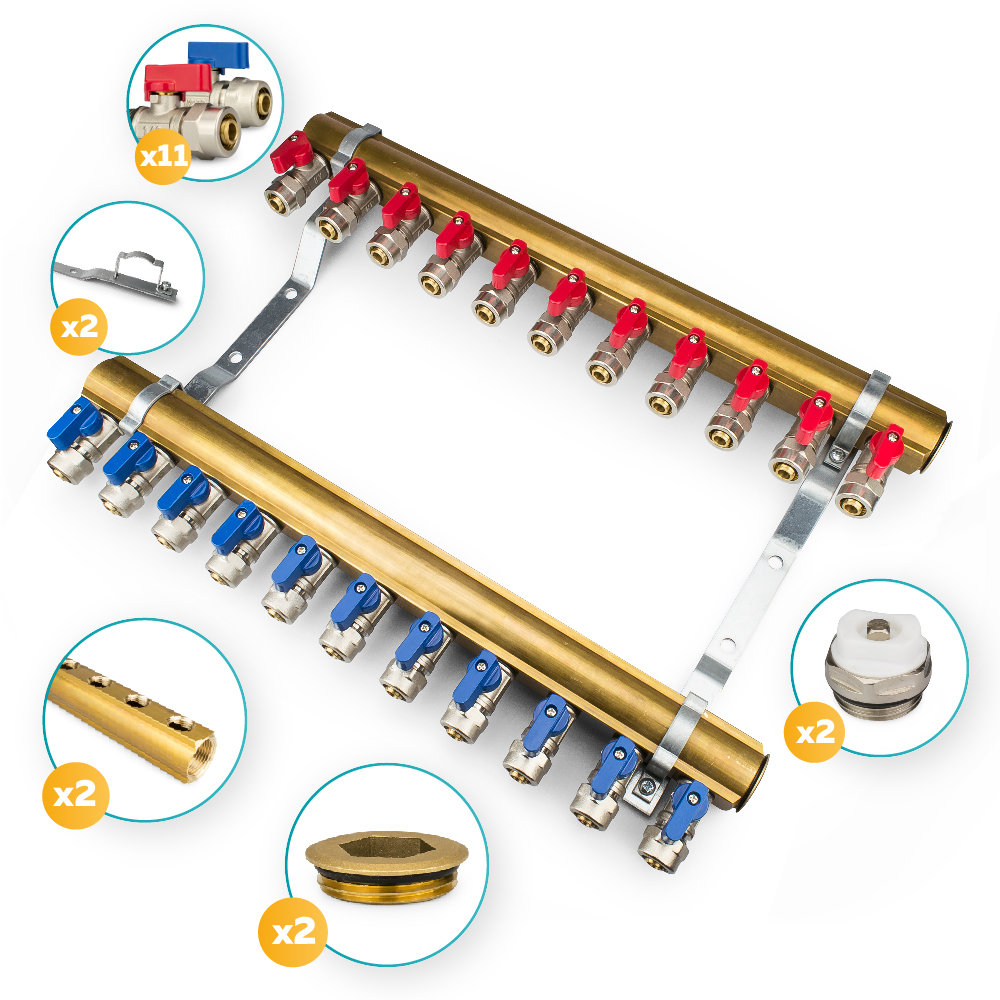

Budowa rozdzielacza uzbrojonego:

• belki,

• uchwyty montażowe,

• zawory kulowe,

• korek zaślepiający,

• odpowietrznik.

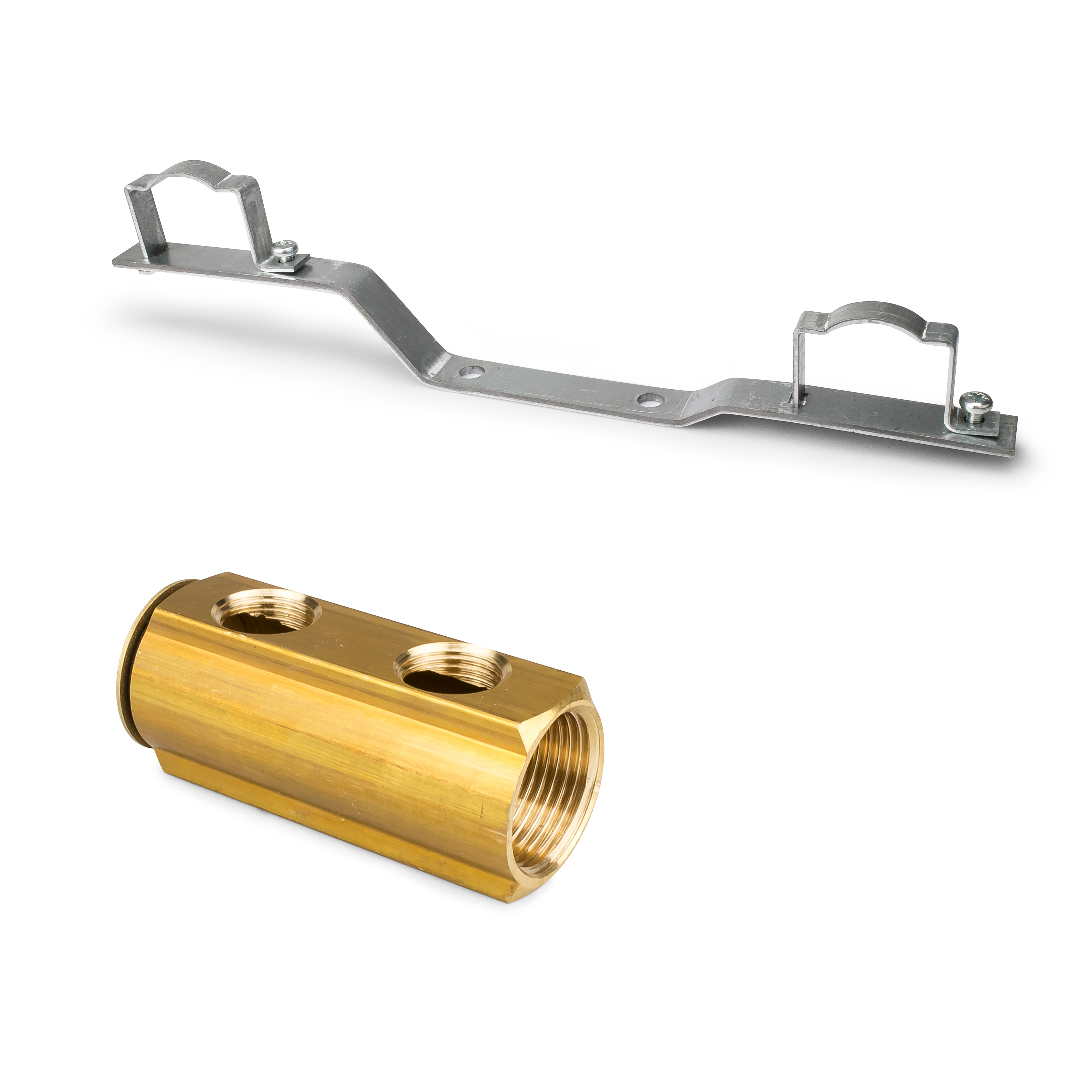

Belki i uchwyt

Belki stanowią podstawowy filar rozdzielacza. Zostały one wykonane z najwyższej jakości mosiądzu, który charakteryzuje się odpornością na:

• wilgoć,

• wysokie temperatury,

• uszkodzenia mechaniczne.

Mosiężne belki umieszcza się w dołączonych uchwytach montażowych wyprodukowanych ze stali nierdzewnej. Ich zadaniem jest stabilizacja całego mechanizmu.

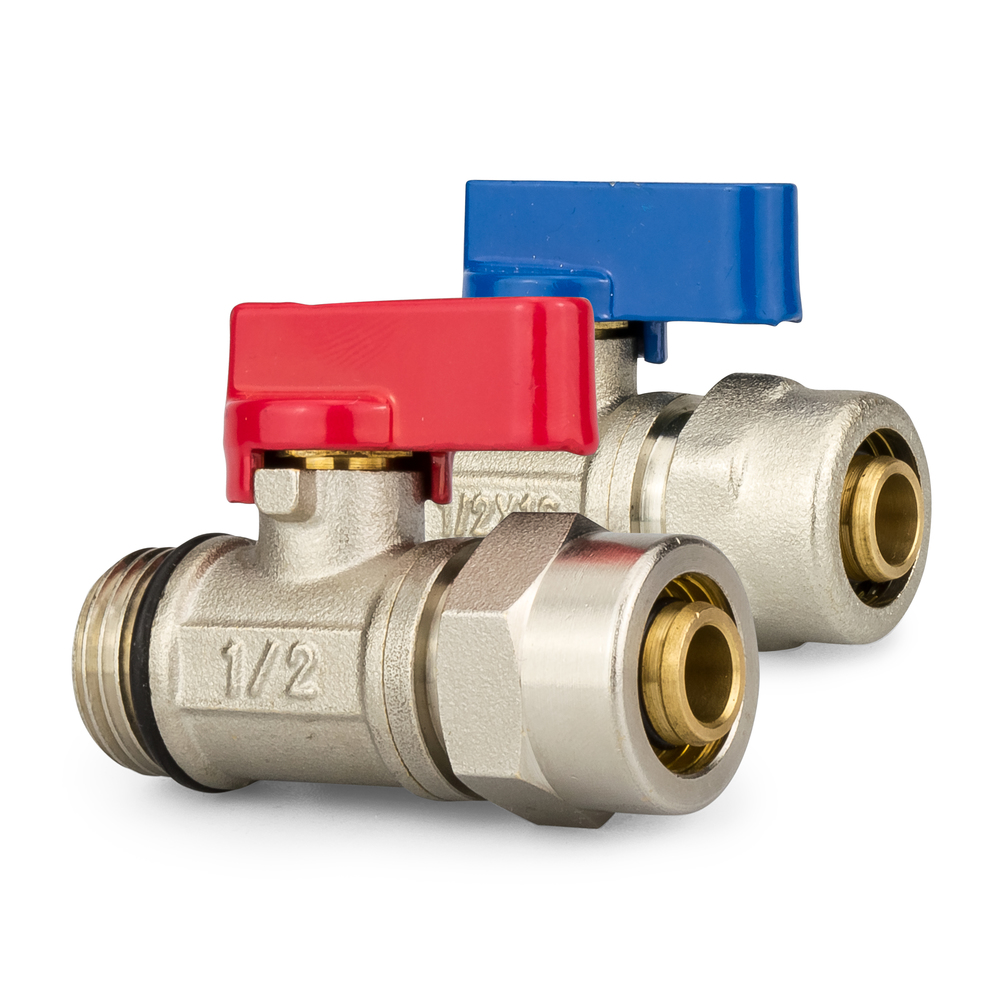

Zaworki mini pex

Do zestawu zostały dołączone dwa zaworki kulowe, które umożliwiają szybkie odcięcie dopływu wody do instalacji np. w czasie jej niespodziewanej awarii lub wymiany, czy modernizacji całego systemu.

Zaworki posiadają gwinty zewnętrzne wyposażone w elastyczne gumowe uszczelki oraz przyłącza typu PEX, które również zostały uszczelnione o-ringami wykonanymi z gumy. Dławik zamontowany w produkcie odpowiada za szybką naprawę urządzenia, bez konieczności wymiany całego zaworu na nowy.

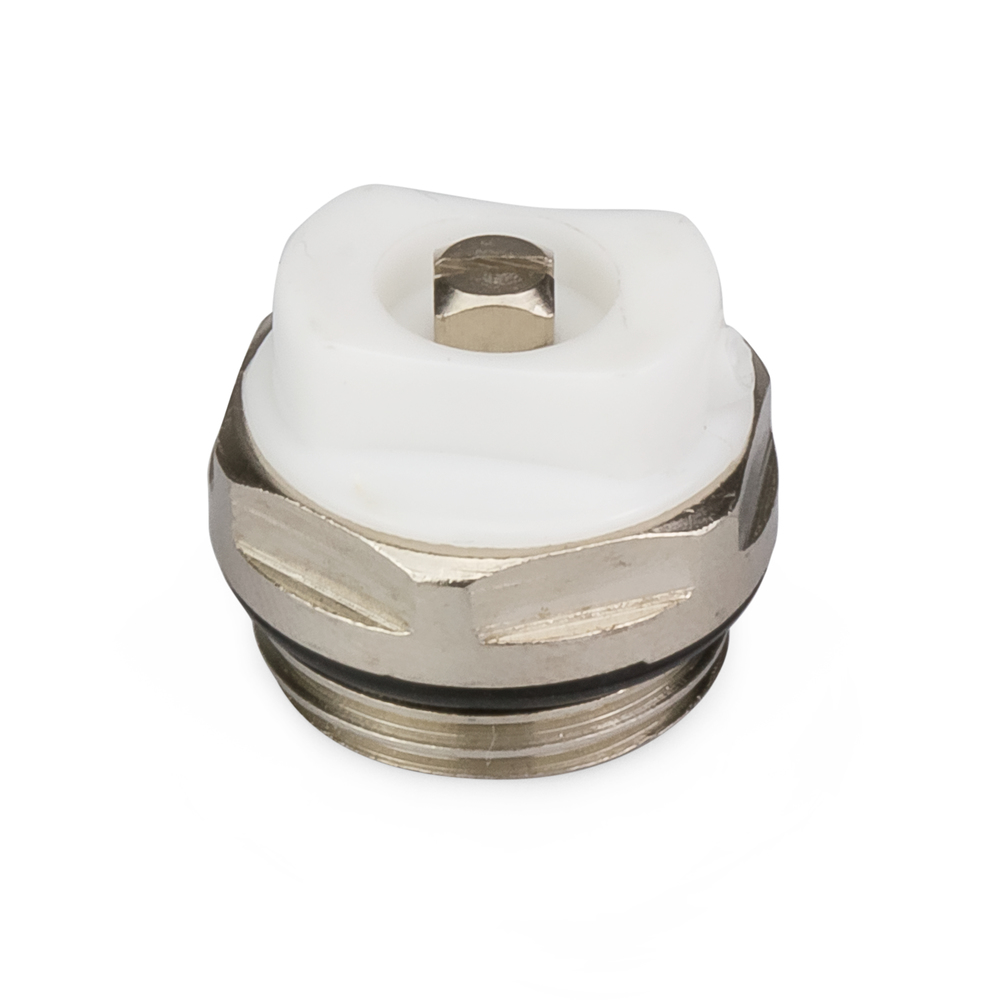

Odpowietrznik

Odpowietrznik na kluczyk to mały element służący do manualnego odpowietrzania - czyli usuwania nadmiernej ilości gazów nagromadzonych w grzejnikach centralnego ogrzewania.

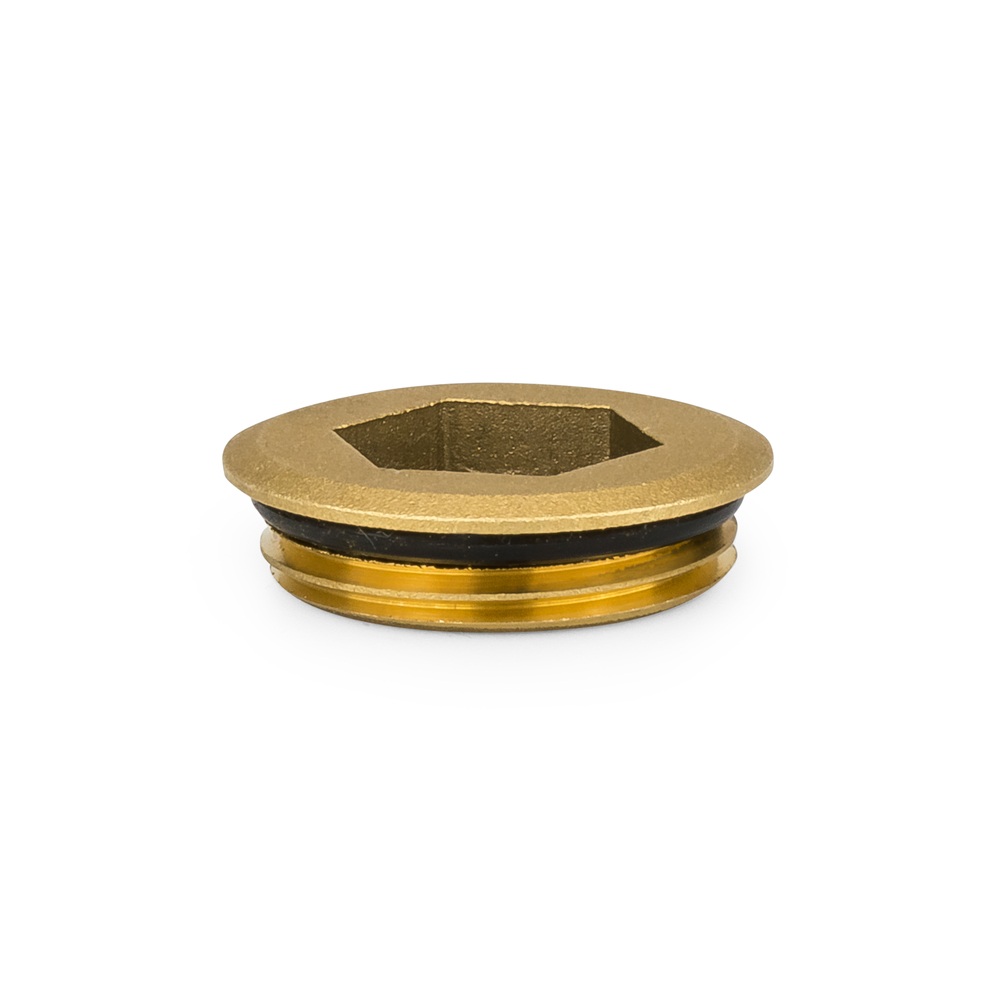

Zaślepka

Wyprodukowany z mosiądzu korek zaślepiający o średnicy 1'' przeznaczony jest do montażu na wylocie belki rozdzielacza.
